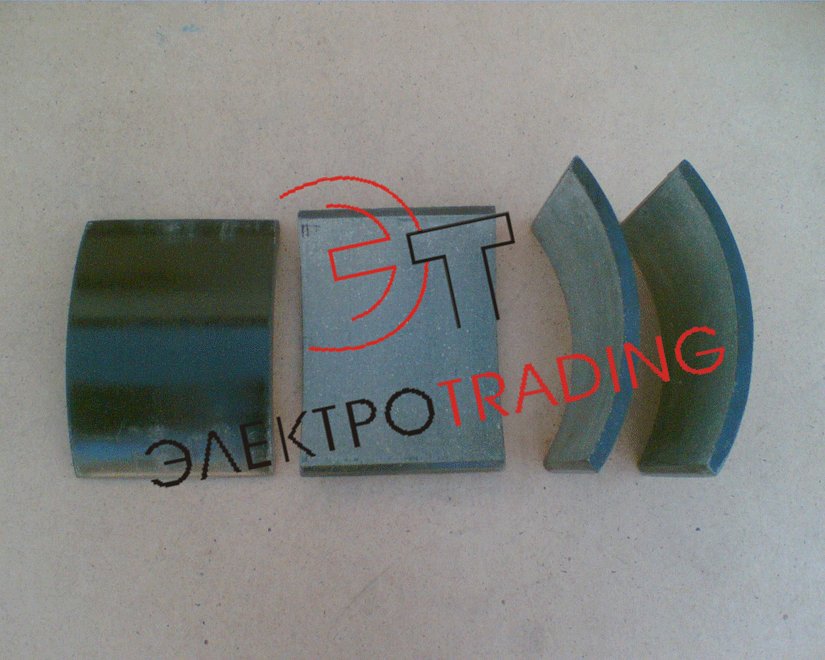

Накладка тормозная ТКГ 500

Накладка тормозная ТКГ 500.alt
Накладка тормозная ТКГ 500

Накладка тормозная ТКГ 500

1390₽

Основные данные на изделие: накладка тормозная ТКГ 500:

 Размеры: 320х(2х100)х8 мм.

Материал: лента вальцованная фрикционная ЭМ - 1, ГОСТ 15960-79.

Коэффициент трения по чугуну СЧ15: 0454

Линейный износ по чугуну СЧ15, мм не более: 0,071

Увеличение массы при воздействия масла, % не более: 0,07

Увеличение массы при воздействия воды, % не более: 0,11

.

Накладка тормозная ТКГ 500, описание:

.

Накладка тормозная ТКГ 500 представляет собой дугообразную пластину. Внутренний  радиус которой, соответствует внешнему радиусу тормозного шкива. Накладки при торможении накладываются на внешнюю поверхность поверхность тормозного шкива, обеспечивая остановку механизма.

В каждом  тормозном устройстве устанавливается по две накладки. Они  расположены друг напротив друга, что обеспечивает равномерное распределение усилий. На металлическом каркасе имеются отверстия для монтажа накладки на колодку. На внутренней стороне колодки размещается фрикционная накладка. Заклепка должна быть утоплена в накладку не менее 4мм.

Применение заклепок обеспечивает возможность замены накладок по мере их износа. Для предотвращения повреждения тормозного шкива заклепки изготавливаются из мягкого металла — алюминия. В зависимости от габарита тормозного устройства применяются заклёпки диаметром от 3мм до 6 мм.

Примечательно что накладка тормозная может быть как сплошная так и состоять из двух половинок. Что ни коем образом не влияет на работу тормоза.

Безусловно накладка тормозная ТКГ 500 функционирует в очень сложных и агрессивных условиях. В силу чего, она должна обладать хорошим трением и обеспечить эффективное и безопасное торможение в критических условиях:

                                              - при резких перепадах температуры;

                     - повышенном загрязнении и запылении механизма;

- попадании воды и разных химически деструктивных веществ.

Со временем тормозные накладки ТКГ 500 истираются, необходим регулярный технический осмотр со стороны эксплуатирующего персонала. В результате несвоевременной замене накладки происходит стирание заклепок и в момент торможения накладку срывает с колодки. Как следствие возникает аварийная ситуация приводящая к повреждению механизма. К сожалению это повлечёт ещё более серьёзные затраты, чем своевременная замена истончившихся накладок на новые.

Накладка тормозная должна иметь в основе: асбест, специальные пропитки (масляно-смоляная, масляная или каучуковая).  Более того, также возможно, добавляется латунная проволока в качестве армирующего элемента. Поэтому для изготовления накладок применяются фрикционные вальцованные ленты: ЭМ-1, ЭМ-К.

ООО ПТК «ЭлектроТрейдинг» изготавливает тормозные накладки для отечественных тормозов серий: ТКГ, ТКТ, ТКП и ТКМП для шкивов от 100 до 800 мм.

.

https://www.eltrad.ru/catalog/nakladka-tormoznaya

.

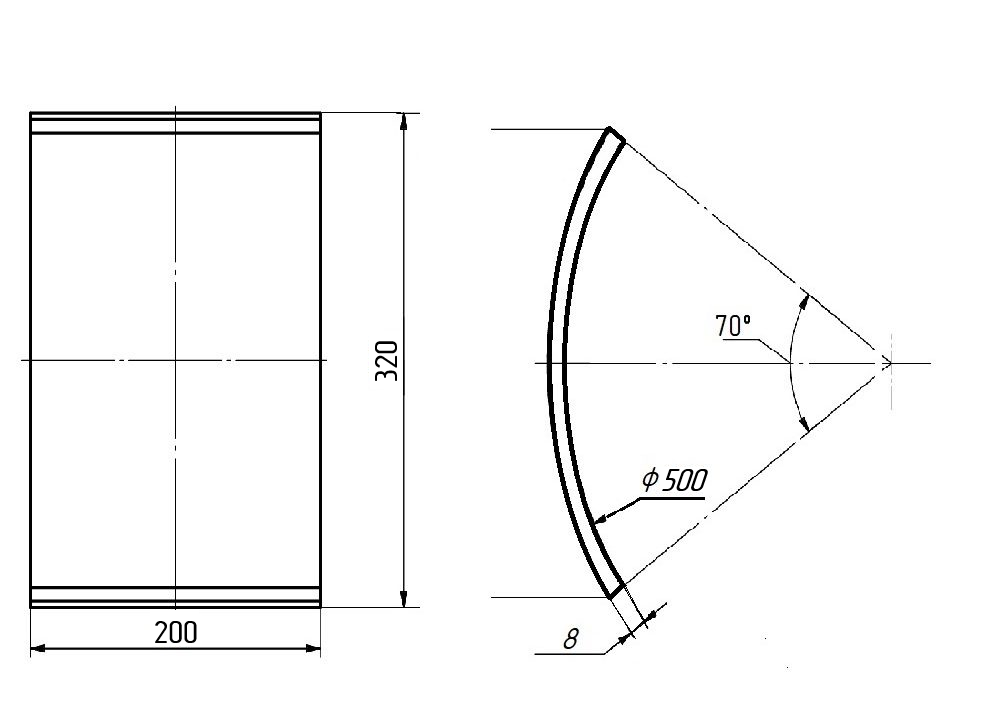

Накладка тормозная ТКГ 500 размеры.alt
