Панель крановая Б6503-3877 ИРАК656.161.025-17
100000₽
Панель крановая Б6503-3877 ИРАК656.161.025-17 предназначена для управления крановыми электродвигателями переменного тока с фазным ротором. Панель Б6503-3877 используется для механизмов подъёмов кранов общего назначения, работающих в легких и средних режимах.
.
Основные технические характеристики:
.
1. Номинальное напряжение силовой цепи, В: ~380
2. Номинальное напряжение цепи управления, В: ~380
3. Частота питающей сети, Гц: 50
4. Допустимый ток статора, не более, А: 63
5. Допустимый ток ротора, не более, А: 63
6. Допустимая мощность, не более, кВт: 22
7. Продолжительность включения, ПВ%: 40
8. Степень защиты, IP: 00
9. Способ установки: вертикальный
10. Габаритные размеры: 1200х500х330
11. Тип командоконтроллера: ККП-1124А У2
12. Масса, не более, кг: 50
13. Группа режима работы: ГОСТ 2583583 - 4М
.
Описание крановой панели:
.

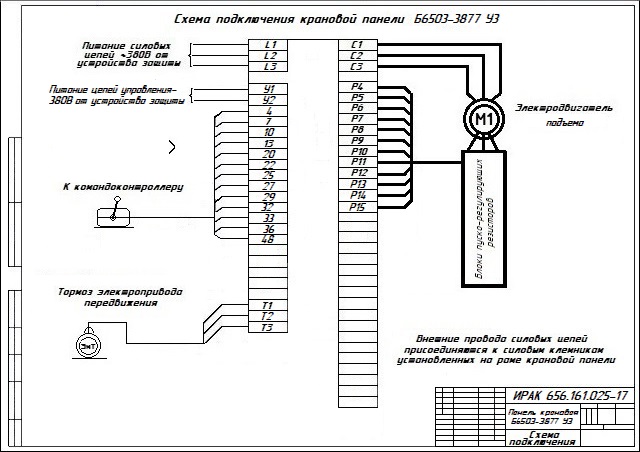

Электрическая схема панели управления Б6503-3877 обеспечивает автоматический пуск, реверсирование, торможение, регулирование скорости, конечную защиту электропривода. Особенностью данной панели является наличие импульсно - ключевого режима который позволяет реализовывать пониженные скорости вращения ротора электродвигателя.
На панели Б6503-3877 не устанавливается защита электродвигателей от перегрузки и токов короткого замыкания. Поэтому панель крановая Б6503-3877 ИРАК656.161.025-17 используются только в комплекте с защитной панелью ПЗКБ. В защитной панели ПЗКБ установлены аппараты, обеспечивающие нулевую и максимальную защиту электропривода.
Панель крановая Б6503-3877 ИРАК656.161.025-17 изготавливается в виде металлической рамы из горячекатаного уголка на которую устанавливается текстолит толщиной 10мм . На текстолит монтируются коммутационные аппараты с аппаратурой управления.
Переднее присоединение коммутационных аппаратов обеспечивает доступ к подключению силовых проводов. Это является важным преимуществом в виде отсутствия необходимости предусматривать проход с задней стороны крановых панелей.
В большинстве случаев панели крановые изготавливаются в закрытом исполнении (в корпусах - шкафах). Шкаф устанавливается на металлоконструкции моста крана. Рядом со шкафом с панелью Б6503-3877 устанавливается шкаф с блоками пуско-регулирующих сопротивлений.
Крановые панели используются при температуре окружающего воздуха в диапазоне от минус 40 до плюс 40 С. Влажность воздуха должна быть не выше 98 процентов.
Крановая панель Б6503-3877 поставляется в деревянной обрешётке предохраняющей её от внешних повреждений.
.
