Панель крановая КС-160 ИРАК656.222.031-23 предназначена для управления крановыми двигателями переменного тока с фазным ротором электропривода механизма подъема. Либо подъема/замыкания грейфера кранов металлургического производства, либо кранов, работающих в тяжелых либо весьма тяжелых режимах.
Электрическая схема панели управления КС-160 обеспечивает автоматический пуск, торможение, реверсирование, регулирование скорости в диапазоне: 3:1. А также нулевую и конечную защиту электропривода, максимальную защиту электродвигателя.
Панель КС-160 ИРАК656.222.031-23 комплектуется из аппаратов, цепи управления которых питаются постоянным током. Это дает возможность использовать более износостойкие контакторы постоянно-переменного тока.
Методом переключения на контактных зажимах можно собрать схему, обеспечивающую включение тормозного электромагнита переменного и постоянного тока.
Используются контакторы: МК4-20, МК1 - 20.
Группа режима работы, ГОСТ 2583583 - 6М.
Мощность электродвигателя при ПВ40% - от 30 до 80кВт.
Ток - до 160А.
Габаритные размеры панели, мм: 1520х700х375.
Масса, кг: 80.

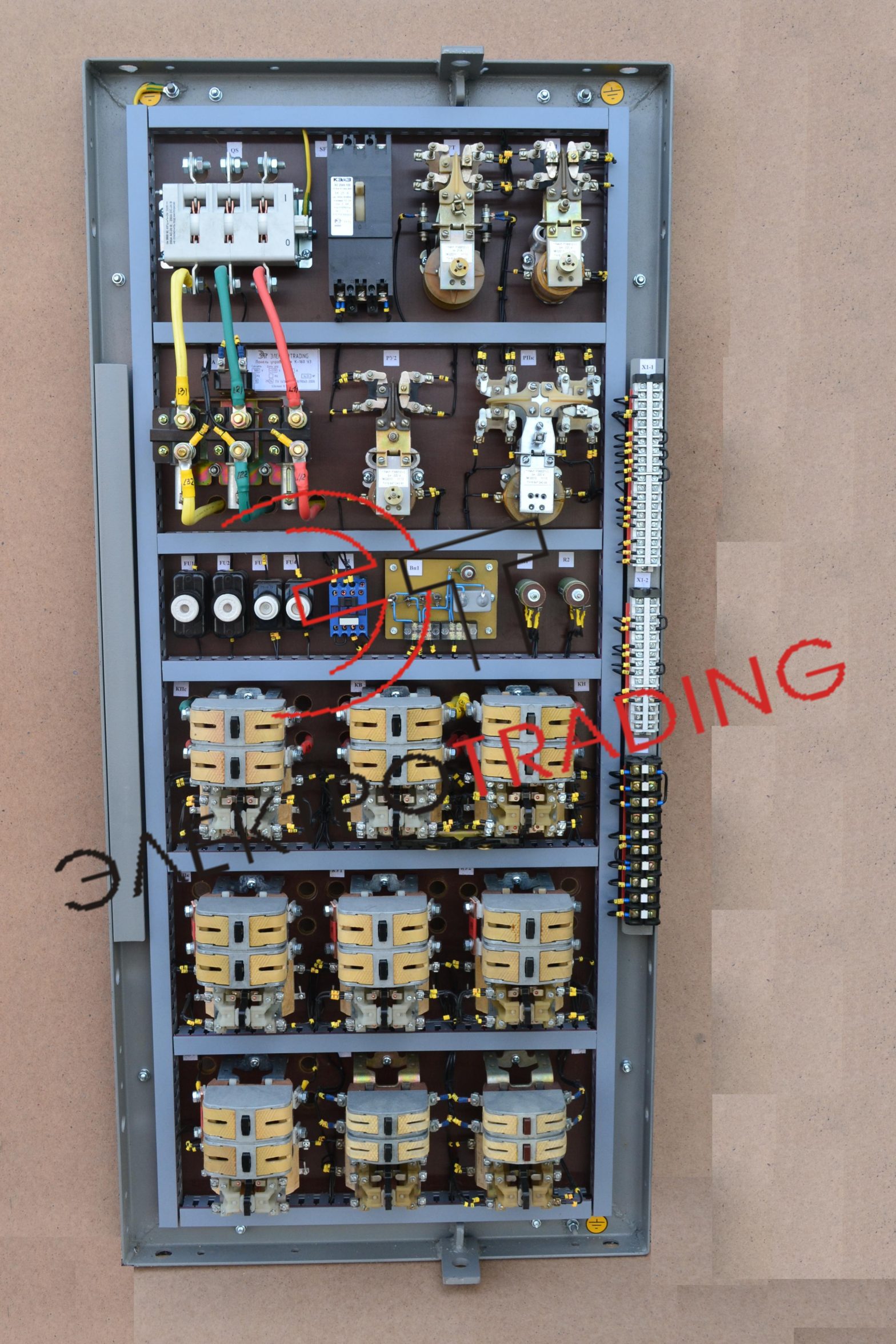

Панель крановая КС-160 ИРАК656.222.031-23 изготавливается в виде металлической рамы из горячекатаного уголка. На нее устанавливаются текстолит толщиной 10мм. На текстолит монтируются коммутационные аппараты, блоки со специальной аппаратурой управления. Панель устанавливается вертикально в шкаф на горизонтальные металлические опоры.
Переднее присоединение коммутационных аппаратов обеспечивает доступ к подключению силовых проводов и кабелей. Это особенно актуально. Так как, прежде всего, является важным преимуществом в виде отсутствия необходимости предусматривать проход с задней стороны крановых панелей.
В большинстве случаев панель крановая КС-160 ИРАК656.222.031-23 изготавливаются в закрытом исполнении (в корпусах - шкафах). Он представляет собой двухдверный специальный металлический ящик с различной степенью защиты IP. Шкаф устанавливается на металлоконструкции моста крана. Рядом со шкафом с панелью КС-160 устанавливается шкаф с блоками пуско-регулирующими сопротивлениями.
Крановые панели могут использоваться при температуре окружающего воздуха в диапазоне от минус 40 до плюс 40 градусов по Цельсию. Что касается высоты над уровнем моря, то она не должна превышать отметку в 1000 метров. Влажность воздуха должна быть не выше 98 процентов (при температуре плюс 25 градусов по Цельсию).
Прежде всего окружающая среда не должна содержать никаких взрывоопасных элементов. То же касается токопроводящей пыли и различных агрессивных паров. А также газов в опасных для исходного материала крановой панели концентрациях.
Соответственно, каждая крановая панель поставляется в деревянной обрешётке предохраняющей её от внешних повреждений.
