Панель крановая ТСАЗ-160 ИРАК656.231.006-02
Панель крановая ТСАЗ-160 ИРАК656.231.006-02 предназначена для управления крановыми электродвигателями переменного тока с фазным ротором. Панель ТСАЗ-160 используется для механизмов подъёмов кранов общего назначения, работающих в легких и средних режимах.
.
Основные технические характеристики:
.
1. Номинальное напряжение силовой цепи, В: ~380
2. Номинальное напряжение цепи управления, В: ~380
3. Частота питающей сети, Гц: 50
4. Допустимый ток статора, не более, А: 160
5. Допустимый ток ротора, не более, А: 160
6. Допустимая мощность, не более, кВт: 60
7. Продолжительность включения, ПВ%: 40
8. Степень защиты, IP: 00
9. Способ установки: вертикальный
10. Габаритные размеры: 1700х800х250
11. Тип командоконтроллера: ККП-1121А У2
12. Масса, не более, кг: 80
13. Группа режима работы: ГОСТ 2583583 - 4М
.
Описание крановой панели:
.
Электрическая схема панели управления обеспечивает автоматический пуск, реверсирование, торможение, регулирование скорости. А так же нулевую и конечную защиту электропривода, максимальную защиту электродвигателя. Диапазон регулирования скорости электродвигателя составляет 5:1.

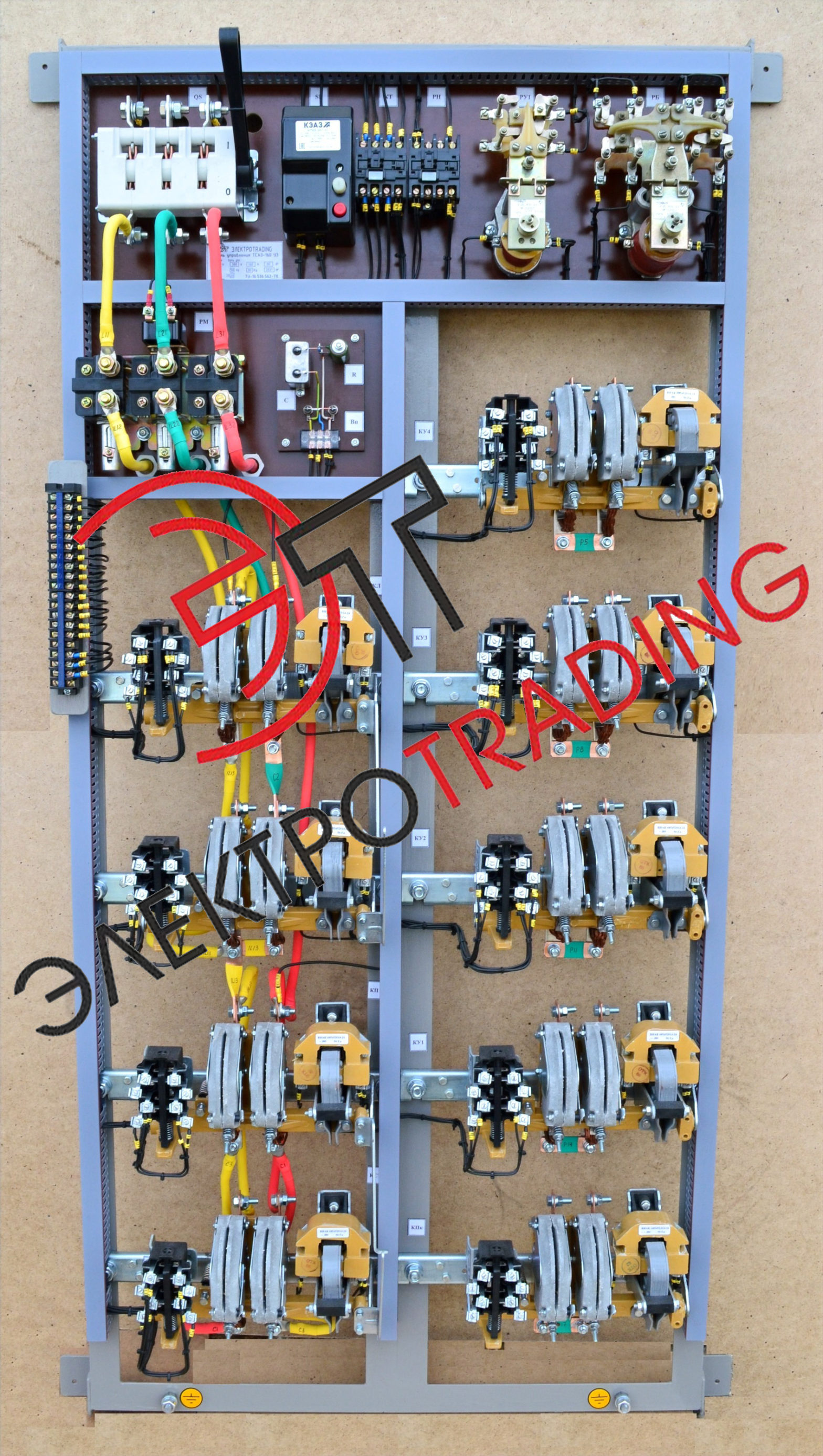

Панель крановая ТСАЗ-160 ИРАК656.231.006-02 применяется на мостовых кранах, на механизме подъема крюковой подвески. Крановая панель ТСАЗ-160 изготавливается в виде металлической рамы из горячекатаного уголка которая устанавливается вертикально. На нее устанавливаются текстолит толщиной 5мм. и на текстолит монтируются блоки со специальной аппаратурой управления. На металлическую раму монтируются коммутационные аппараты с аппаратурой управления.
Переднее присоединение коммутационных аппаратов обеспечивает доступ к подключению силовых проводов и кабелей. Это является важным преимуществом в виде отсутствия необходимости предусматривать проход с задней стороны крановых панелей.
В большинстве случаев панели крановые изготавливаются в закрытом исполнении (в корпусах - шкафах). Он представляет собой двух-дверный специальный металлический корпус с разными степенями защиты IP. Шкаф устанавливается на металлоконструкции моста крана. Рядом со шкафом с панелью ТСАЗ-160 ИРАК656.231.006-02 устанавливается шкаф с блоками пуско-регулирующих сопротивлений.
Крановые панели используются при температуре окружающего воздуха в диапазоне от минус 40 до плюс 40 градусов по Цельсию. Влажность воздуха должна быть не выше 98 процентов.
Крановая панель поставляется в деревянной обрешётке предохраняющей её от внешних повреждений.
.
