Панель крановая ТСД-400 3ТД.605.826 - панель электропривода механизма подъема кранов общего назначения, работающих в легких и средних режимах.
Панель крановая ТСД-400 3ТД.605.826 предназначена для управления крановыми двигателями переменного тока с фазным ротором.
Электрическая схема панели управления обеспечивает автоматический пуск, реверсирование, торможение, регулирование скорости, конечную защиту электропривода. А также получение устойчивых пониженных скоростей при спуске груза благодаря включению двигателя в режим динамического торможения с самовозбуждением.
Панели управления ТСД-400 обеспечивают также нулевую и максимальную защиту.
Диапазон регулирования скорости электродвигателя 3:1/8:1.
Панель крановая ТСД-400 выпускается только для невозбуждаемых двигателей.
Невозбуждаемая крановая панель — номинальная ЭДС ротора превышает 300В.
Группа режима работы, ГОСТ 2583583 - 4М.
Мощность электродвигателя при ПВ40% - до 160кВт.
Ток - до 400А.
Габаритные размеры панели, мм: 1700х1400х420.
Масса, кг: 450.

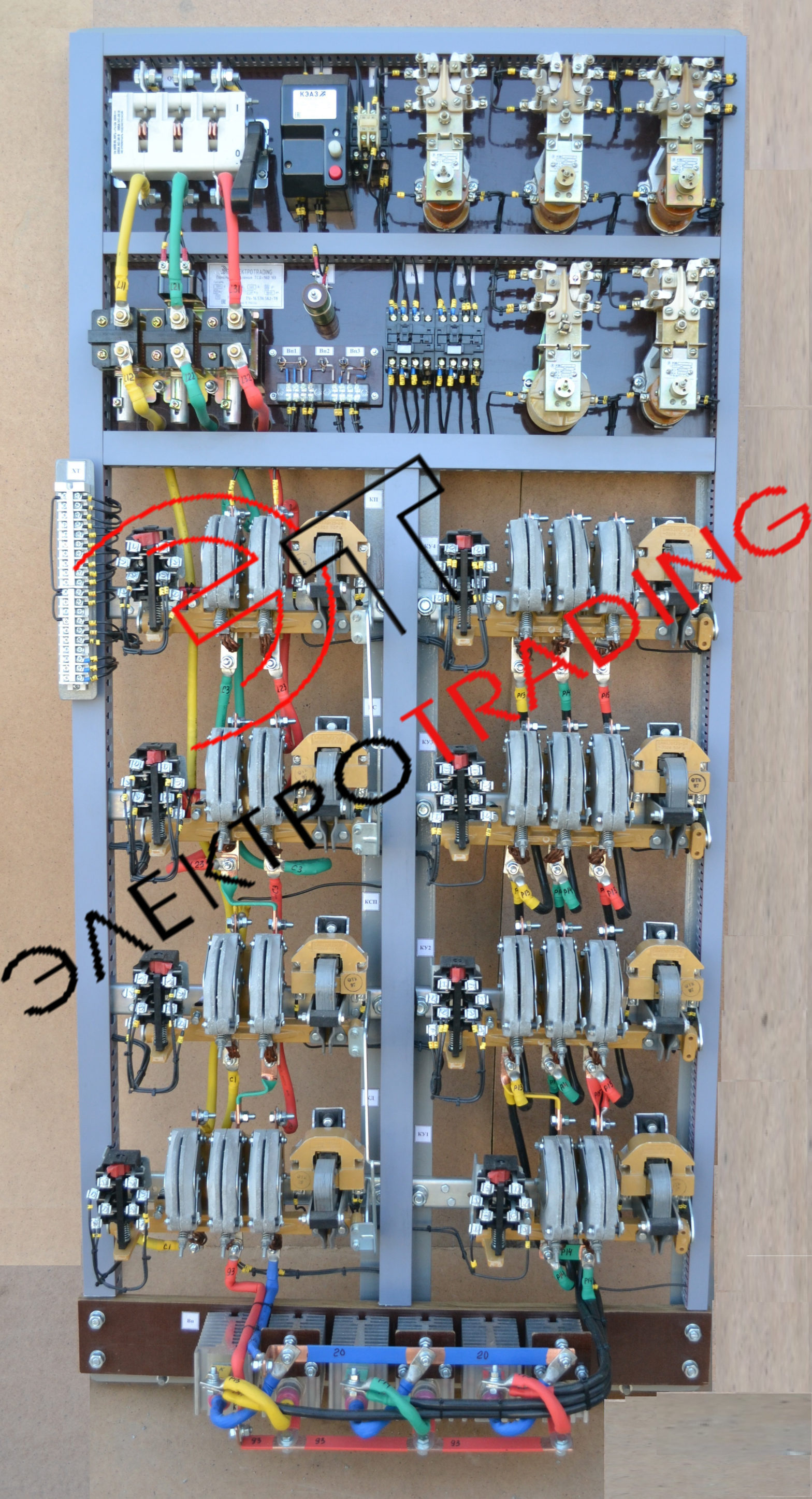

Крановая панель изготавливается в виде металлической рамы из горячекатаного уголка, которая устанавливается вертикально. На нее устанавливаются коммутационные аппараты, блоки со специальной аппаратурой управления.
Переднее присоединение коммутационных аппаратов обеспечивает доступ к подключению силовых проводов и кабелей. Это прежде всего является важным преимуществом. В данном случае отсутствует необходимость предусматривать проход с задней стороны крановых панелей.
В большинстве случаев панели крановые изготавливаются в закрытом исполнении (в корпусах - шкафах). Он представляет собой двухдверный специальный металлический ящик с различной степенью зашиты IP. Шкаф устанавливается на металлоконструкции моста крана. Рядом со шкафом с панелью ТСД-400 устанавливается шкаф с блоками пуско-регулирующими сопротивлениями.
Крановые панели могут использоваться при температуре окружающего воздуха в диапазоне от минус 40 до плюс 40 градусов по Цельсию. Что касается высоты над уровнем моря, то она не должна превышать отметку в 1000 метров. Влажность воздуха должна быть не выше 98 процентов (при температуре плюс 25 градусов по Цельсию).
Окружающая среда не должна содержать никаких взрывоопасных элементов. То же касается токопроводящей пыли, а также различных агрессивных паров или газов в опасных для исходного материала крановой панели концентрациях.
Каждая крановая панель поставляется в деревянной обрешётке предохраняющей её от внешних повреждений.
